產品簡介：
『公稱通徑』：32~250（mm）
『有效面積』：18~616(CM2)
『產品總長』：350~750（mm）
『應用范圍』：主要包括船舶、中央空調泵以及發動機的進出口等。

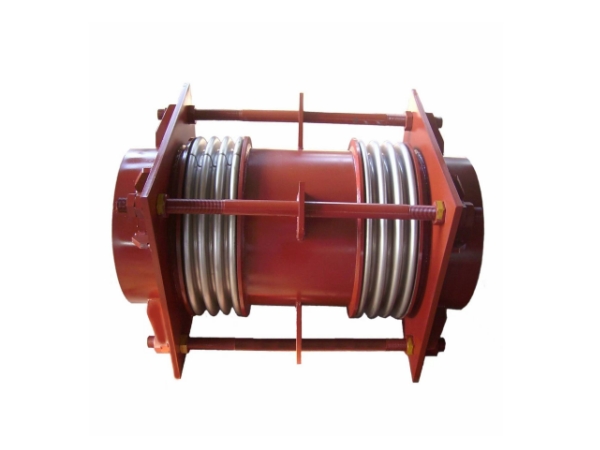

復式軸向型膨脹節由一中部管段連接的兩個波紋管和與中間段剛性連接的底座及兩端管組成的撓性部件。每個波紋管作為單式普通型膨脹節補償各自管段向位移。底座與中間管段的剛性連接能承受與應用場合相關的所有力和力矩的作用。
復式軸向型膨脹節主要利用橡膠的獨特性能。如高彈性、高氣密性、耐介質性和耐候性及耐輻射性等。采用高強度、冷熱穩定性強的聚酯簾布斜交與之復核后經高壓、高溫模壓交聯而成。內部致密度高，能承受較高壓力，彈性變形效果優異。產品結構設計斷面弧高、曲線長、具有較大的多向功能。特別適用于地質條件復雜、沉降幅度大和管道運行中冷熱變化頻繁導致管道損壞的場所。利用橡膠的彈性滑動轉移和變形機械力的傳熱散逸功能有效地消除泵、閥及管道自身的位移物理破壞。因橡膠屬不良傳導材料，所以它又是一種良好的降低震動和噪聲傳遞的理想環保產品。該產品設計內壁光滑，經實際測試，對介質的流速，流量無任何影響，并且不生銹。基本可以免除有效運動期內的維修。
復式軸向型補償器由一中部管段連接的兩個波紋管和與中間段剛性連接的底座及兩端管組成的撓性部件。每個波紋管作為單式普通型膨脹節補償各自管段向位移。底座與中間管段的剛性連接能承受與應用場合相關的所有力和力矩的作用。
| 產品性能參數 | |||||||||
| 壓力 MPa | 產品代號 | 公稱通徑 Dn（mm） | 波紋管 | 波數 | 產品總長 | 軸向 | 軸向剛度 kX。N／mm | 徑向最大 外向尺寸 B(mm) | 接管端口 尺寸doxS (mm) |
| 0.6 | 6ZB32 x 20—F | 32 | 18 | 20 | 350 | 48 | 8 | 130 | |
| 6ZB40 x 20—F | 40 | 18 | 20 | 350 | 48 | 8 | 130 | ||
| 6ZB50 x 20—F | 50 | 28 | 20 | 390 | 66 | 12 | 140 | ||
| 6ZB65 x 20—F | 65 | 56 | 20 | 410 | 70 | 19 | 160 | ||
| 6ZB80 x 20—F | 80 | 70 | 20 | 470 | 45 | 16 | 185 | φ89 x 4 | |
| 6ZBl00 x 20—J | 100 | 108 | 20 | 540 | 65 | 46 | 205 | φ108 x 4 | |
| 6ZBl25 x 20—J | 125 | 164 | 20 | 590 | 85 | 42 | 235 | φ133 x 4.5 | |
| 6ZBl50 x 20—J | 150 | 234 | 20 | 655 | 88 | 88 | 260 | φ159 x 4.5 | |
| 6ZB200 x 20—J | 200 | 403 | 20 | 725 | 112 | 71 | 315 | φ219 x 6 | |
| 6ZB250 x 20—J | 250 | 616 | 20 | 780 | 108 | 130 | 370 | φ273 x 9 | |
| 1.0 | 10ZB32 x 20—F | 32 | 18 | 20 | 350 | 40 | 38 | 140 | |
| 10ZB40 x 20—F | 40 | 18 | 20 | 350 | 40 | 38 | 140 | ||
| 10ZB50 x 20—F | 50 | 28 | 20 | 390 | 50 | 47 | 160 | ||
| 10ZB65 x 20—F | 65 | 56 | 20 | 410 | 52 | 64 | 180 | ||
| 10ZB80 x 20—J | 80 | 70 | 20 | 470 | 42 | 58 | 195 | φ89 x 4 | |
| 10ZBl00 x 20—J | 100 | 108 | 20 | 540 | 52 | 77 | 215 | φ108 X 4 | |
| 10ZBl25 x 20—J | 125 | 164 | 20 | 590 | 63 | 110 | 245 | φ133 x 4．5 | |
| 10ZBl50 x 20—J | 150 | 234 | 20 | 655 | 67 | 169 | 280 | φ159 x 4．5 | |
| 10ZB200 x 20—J | 200 | 403 | 20 | 725 | 88 | 136 | 335 | φ219 x 6 | |
| 10ZB250 x 20-J | 250 | 616 | 20 | 780 | 87 | 219 | 390 | φ273 x 9 | |
| 1.6 | 16ZB32 x 20—F | 32 | 18 | 20 | 350 | 30 | 60 | 140 | |
| 16ZB40 x 20—F | 40 | 18 | 20 | 350 | 30 | 60 | 140 | ||
| 16ZB50 x 20—F | 50 | 28 | 20 | 390 | 34 | 48 | 160 | ||
| 16ZB65 x 20—F | 65 | 56 | 20 | 410 | 34 | 64 | 180 | ||
| 16ZB80 x 20—J | 80 | 70 | 20 | 470 | 36 | 66 | 195 | φ89 x 4 | |
| 16ZBl00 x 20—J | 100 | 108 | 20 | 540 | 39 | 128 | 215 | φ108 x 4 | |
| 16ZBl25 x 20—J | 125 | 164 | 20 | 590 | 48 | 212 | 245 | φ133 x 4．5 | |
| 16ZBl50 x 20—J | 150 | 234 | 20 | 655 | 54 | 288 | 280 | φ159 x 4．5 | |
| 16ZB200 x 20—J | 200 | 403 | 20 | 725 | 60 | 449 | 335 | φ219 x 6 | |
| 16ZB250 x 20—J | 250 | 616 | 20 | 780 | 67 | 418 | 405 | φ273 x 9 | |
